根固めブロック

製品名　　
六脚ブロックＡ０．５０形

　

用途・特徴

根固工、水制工、水叩工、護床工、導流堤、床止工に使用します。
ブロック相互間の噛み合わせにより安定性が向上します。

　

　

護性証第0066号

◆ 形状諸元

諸元項目
原型値

　ブロック重量

　

(kgf)

1976

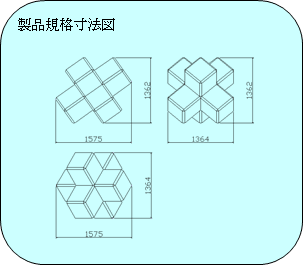

　ブロック寸法

　

(m)

1.500×1.500×1.500

　ブロック平均高

ho

(m)

0.528

　揚力作用面積

Ab

(m2)

1.610

　抗力作用面積

Ad

(m2)

1.581

　横揚力作用面積

Abx

(m2)

1.610

◆ 水理特性

○単体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

　揚力係数

CLs

　

0.04

　抗力係数

CDs

　

0.65

　横揚力係数

CLXs

　

0.01(左方向)

○群体ブロックの抗力・揚力・横揚力係数
測定項目
特性値

　揚力係数

CLg

　

0.01

　抗力係数

CDg

　

0.03

　横揚力係数

CLXg

　

0.00

○群体上流端ブロックの抗力・揚力・回転半径
測定項目
特性値

　揚力係数

CLm

　

0.37

　抗力係数

CDm

　

0.98

　揚力に対する回転半径

LL

(m)



　抗力に対する回転半径

LD

(m)



○群体ブロックの相当粗度
測定項目
特性値

　相当粗度

KS

(m)



※留意点

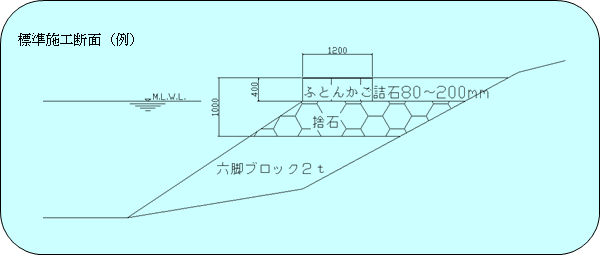

※ブロック設置図

実験条件
　連結無し

問い合わせ先

技研興業株式会社　製品事業本部

東京都杉並区阿佐谷南三丁目７−２　Tel. 03(3398)8521 Fax. 03(3398)8553

http://www.gikenko.co.jp/

〈E-mail〉　seihin@gikenko.co.jp
